Disinn termali LED

Bl-evoluzzjoni kontinwa tal-materjali LED u t-teknoloġija tal-ippakkjar, il-luminożità tal-prodotti LED titjieb kontinwament, u l-applikazzjonijiet tal-LED huma dejjem aktar wiesa '. Il-qawwa tal-LED oriġinali b'ċippa waħda mhix għolja, il-valur kalorifiku huwa limitat, u l-problema tas-sħana mhix kbira, għalhekk il-metodu tal-ippakkjar tiegħu huwa relattivament sempliċi. Madankollu, f'dawn l-aħħar snin, bl-avvanz kontinwu tat-teknoloġija tal-materjal LED, it-teknoloġija tal-ippakkjar tal-LED inbidlet ukoll. Il-qawwa tad-dħul ta 'LED wieħed hija sa aktar minn 1W, u anke sa 3W sa 5W pr ogħla bit-teknoloġija żviluppata.

Minħabba li l-problemi termali derivati ​​minn sistema LED ta 'luminożità għolja u ta' qawwa għolja se jkunu ċ-ċavetta biex jaffettwaw il-funzjoni tal-prodott, sabiex is-sħana tal-komponenti tal-LED tissarraf malajr fl-ambjent tal-madwar, l-ewwel irridu nibdew bil-ġestjoni termali fil-livell tal-ippakkjar . Fil-preżent, is-soluzzjoni tal-industrija hija li tgħaqqad iċ-ċippa LED ma 'pjanċa tat-tixrib b'istann jew materjal konduttiv termali biex titnaqqas l-impedenza termali tal-modulu tal-ippakkjar permezz tas-sink tas-sħana, li huwa wkoll l-aktar modulu tal-ippakkjar LED komuni fis-suq.

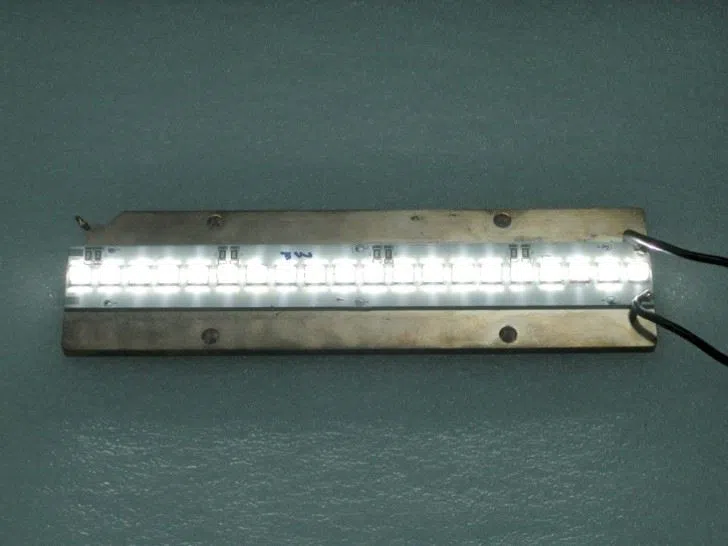

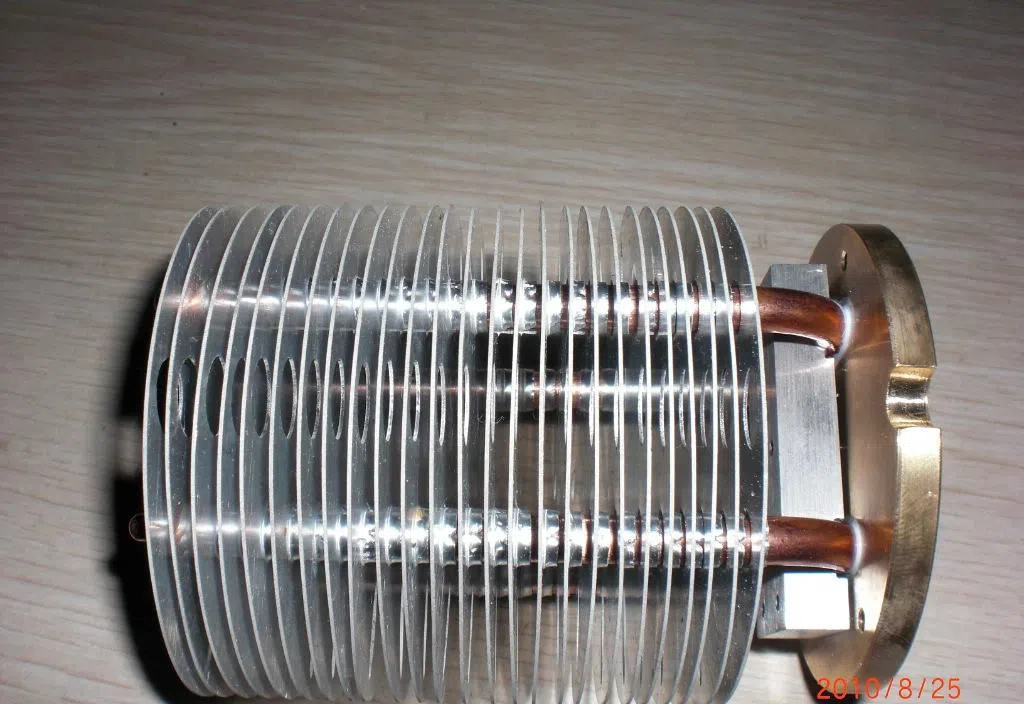

Il-komponenti tad-dissipazzjoni tas-sħana tal-LED huma simili għal dawk tas-CPU. Huma prinċipalment moduli mkessħa bl-arja magħmulin minn sink tas-sħana, pajp tas-sħana, fann u materjali ta 'interface termali. Naturalment, it-tkessiħ likwidu huwa wkoll waħda mill-kontromiżuri termali. F'termini tal-modulu ta 'backlight tat-TV LED ta' daqs kbir l-aktar popolari fil-preżent, il-qawwa tad-dħul ta 'backlight LED ta' 40 pulzier u 46 pulzier hija 470w u 550W rispettivament. F'termini ta '80 fil-mija minnhom jinbidlu fis-sħana, id-dissipazzjoni tas-sħana meħtieġa hija ta' madwar 360W u 440W.

  Tkessiħ bl-Arja:

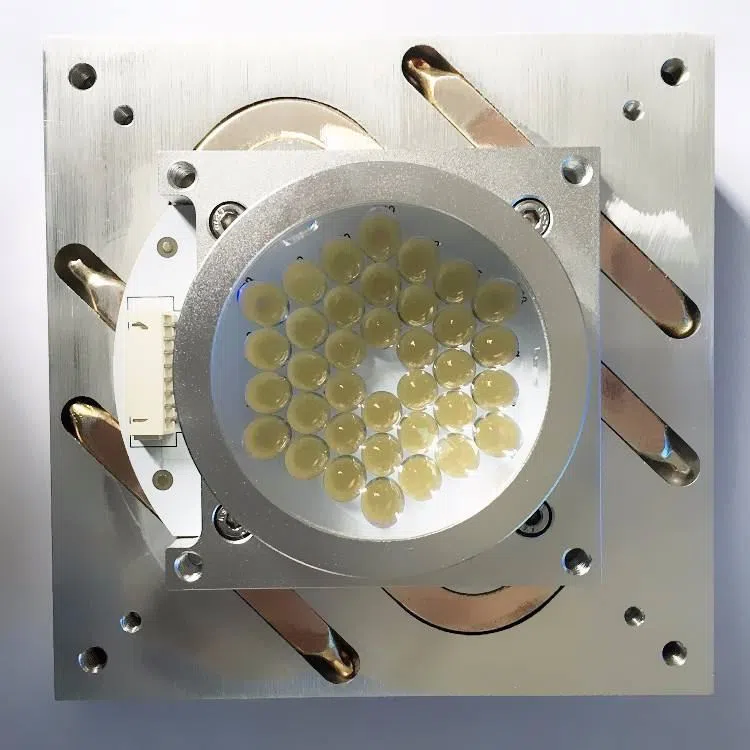

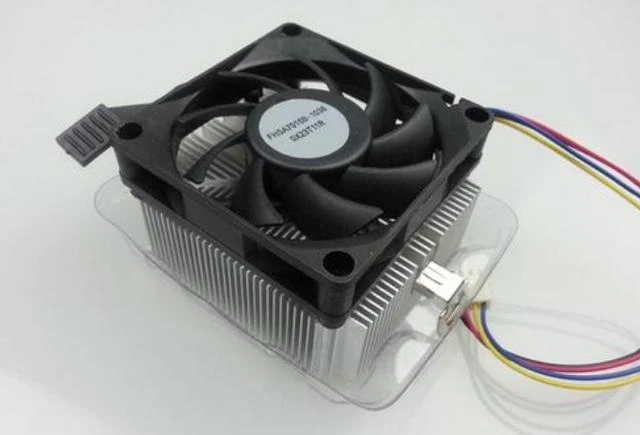

It-tkessiħ bl-arja huwa l-aktar mod komuni ta 'dissipazzjoni tas-sħana, u huwa wkoll mod irħas. Essenzjalment, it-tkessiħ tal-arja huwa li tuża fann biex tneħħi s-sħana assorbita mill-heatsink. Il-mudell ta 'utilità għandu l-vantaġġi ta' prezz relattivament baxx u installazzjoni konvenjenti. Madankollu, hija dipendenti ħafna fuq l-ambjent. Pereżempju, meta t-temperatura togħla u overclocking, il-prestazzjoni tad-dissipazzjoni tas-sħana tagħha tkun affettwata ħafna.

Tkessiħ likwidu:

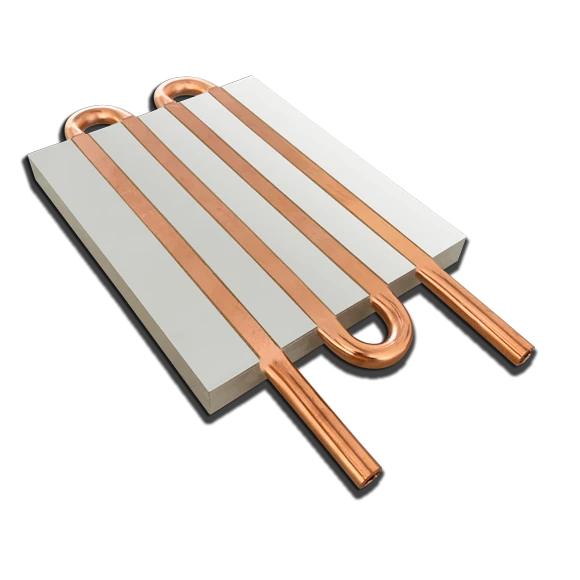

It-tkessiħ likwidu jneħħi s-sħana tal-LED permezz taċ-ċirkolazzjoni sfurzata tal-likwidu mmexxi mill-pompa. Meta mqabbel mat-tkessiħ tal-arja, għandu l-vantaġġi ta 'tkessiħ kwiet u stabbli, inqas dipendenza fuq l-ambjent u l-bqija. Il-prezz tat-tkessiħ likwidu huwa relattivament għoli, u l-installazzjoni hija relattivament idejqek. Għall-konsiderazzjoni ta 'l-ispiża u l-faċilità ta' użu, l-ilma ġeneralment jintuża bħala l-likwidu li jmexxi s-sħana għad-dissipazzjoni tas-sħana likwida li tkessaħ, għalhekk heatsinks li jkessħu likwidu ħafna drabi jissejħu heatsink imkessaħ bl-ilma.

Tkessiħ tar-refriġerazzjoni tas-semikondutturi:

  It-tkessiħ tas-semikondutturi juża ċippa speċjali ta 'refriġerazzjoni tas-semikondutturi biex jiġġenera differenza fit-temperatura meta jinxtegħel. Sakemm is-sħana fit-tarf ta 'temperatura għolja tista' tinħela b'mod effettiv, it-tarf tat-temperatura baxxa se jitkessaħ kontinwament. Hemm differenza fit-temperatura fuq kull partiċelli semikondutturi. Folja ta 'refriġerazzjoni hija magħmula minn għexieren ta' partiċelli bħal dawn f'serje, għalhekk differenza fit-temperatura hija ffurmata fuq iż-żewġ uċuħ tal-folja ta 'refriġerazzjoni. Bl-użu ta 'dan il-fenomenu ta' differenza fit-temperatura, flimkien ma 'tkessiħ ta' l-arja / tkessiħ ta 'l-ilma biex jiksaħ it-tarf ta' temperatura għolja, jista 'jinkiseb effett eċċellenti ta' dissipazzjoni tas-sħana.

Ir-refriġerazzjoni tas-semikondutturi għandha l-vantaġġi ta 'temperatura ta' refriġerazzjoni baxxa u affidabilità għolja. It-temperatura tal-wiċċ kiesaħ tista 'tilħaq taħt minus 10 gradi, iżda l-ispiża hija għolja wisq, u tista' tikkawża short circuit minħabba temperatura baxxa wisq. Barra minn hekk, il-proċess ta 'ċippa ta' refriġerazzjoni tas-semikondutturi mhuwiex matur u mhux użat ħafna.
