Soluzzjoni termali tal-modulu tal-enerġija IGBT
IGBT, bħala tip ġdid ta 'apparat semikonduttur tal-enerġija, għandu rwol importanti f'oqsma emerġenti bħat-transitu ferrovjarju, vetturi tal-enerġija ġodda, u grids intelliġenti. L-istress termali ikkawżat minn temperatura eċċessiva jista 'jwassal għall-falliment tal-moduli tal-enerġija IGBT. F'dan il-każ, disinn raġonevoli ta 'dissipazzjoni tas-sħana u kanali ta' dissipazzjoni tas-sħana mingħajr xkiel jistgħu effettivament inaqqsu s-sħana interna tal-modulu, u b'hekk jissodisfaw ir-rekwiżiti tal-prestazzjoni tal-modulu. Għalhekk, l-istabbiltà tal-moduli tal-enerġija IGBT ma tistax tinkiseb mingħajr ġestjoni termali tajba.

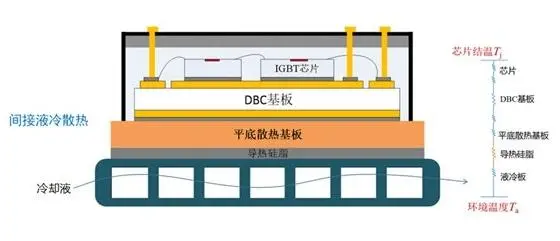

Il-moduli tal-qawwa IGBT ta 'grad ta' vettura ġeneralment jużaw tkessiħ likwidu għad-dissipazzjoni tas-sħana, li hija aktar maqsuma f'tkessiħ likwidu indirett u tkessiħ likwidu dirett. It-tkessiħ likwidu indirett jadotta sottostrat tat-tkessiħ tal-qiegħ ċatt, b'saff ta 'grass tas-silikon konduttivi termali miksi fuq is-sottostrat u mwaħħla sewwa mal-pjanċa tat-tkessiħ tal-likwidu. Imbagħad, il-likwidu li jkessaħ jiġi mgħoddi mill-pjanċa tat-tkessiħ tal-likwidu, u l-mogħdija tat-tkessiħ hija: ċippa DBC substrat tat-tkessiħ tal-qiegħ ċatt tas-silikonju grass konduttiv termali likwidu li jkessaħ il-pjanċa tat-tkessiħ. Iċ-ċippa sservi bħala sors tas-sħana, u s-sħana hija prinċipalment trasmessa lill-pjanċa li tkessaħ il-likwidu permezz tas-sottostrat DBC, sottostrat ta 'dissipazzjoni tas-sħana tal-qiegħ ċatt, u grass tas-silikon konduttiv termali. Il-pjanċa tat-tkessiħ tal-likwidu mbagħad tirrilaxxa s-sħana permezz tal-konvezzjoni tat-tkessiħ tal-likwidu.
It-tkessiħ dirett tat-tkessiħ tal-likwidu jadotta sottostrat ta 'dissipazzjoni tas-sħana tat-tip labra. Is-sottostrat ta 'dissipazzjoni tas-sħana li jinsab fil-qiegħ tal-modulu tal-enerġija jżid struttura ta' dissipazzjoni tas-sħana f'forma ta 'pinen tal-labra, li tista' tiġi ssiġillata direttament b'ċirku tas-siġillar biex tinħela s-sħana permezz tal-likwidu li jkessaħ. Il-mogħdija tad-dissipazzjoni tas-sħana hija mill-likwidu li jkessaħ is-sottostrat tad-dissipazzjoni tas-sħana tat-tip tal-labra tas-sottostrat taċ-ċippa DBC, mingħajr il-ħtieġa ta 'grass tas-silikon konduttiv termali. Dan il-metodu jippermetti li l-modulu tal-enerġija IGBT jiġi f'kuntatt dirett mal-likwidu li jkessaħ, u jnaqqas il-valur tar-reżistenza termali ġenerali tal-modulu b'madwar 30%. L-istruttura tal-pinen tal-labra ttejjeb ħafna l-erja tal-wiċċ tad-dissipazzjoni tas-sħana, ittejjeb ħafna l-effiċjenza tad-dissipazzjoni tas-sħana. Id-densità tal-qawwa tal-modulu tal-qawwa IGBT tista 'wkoll tkun iddisinjata biex tkun ogħla.
Il-grass konduttiv termali huwa materjal konduttiv termali li jnaqqas ir-reżistenza termali tal-kuntatt interfaċjali, bi ħxuna sa 100 mikron (ħxuna tal-linja adeżiva jew BLT) u koeffiċjent ta 'konduttività termali bejn 0.4 u 10W/m · K . Jista 'jnaqqas ir-reżistenza termali tal-kuntatt bejn l-apparati tal-enerġija u l-bjar tas-sħana kkawżati minn vojt tal-arja, u jibbilanċja d-differenza fit-temperatura bejn l-interfaces. Għażla raġonevoli ta 'materjal ta' interface termali grass tas-silikonju konduttiv termali tista 'tipproteġi t-tħaddim sikur u stabbli tal-moduli IGBT.
